打制低无源互调（PIM）同轴电缆组件

随着漫衍式天线体系（DAS）和小型基地台安置数目的增添，低无源互调失真（PIM）互连件和元器件得到了遍及遍及。当代庞大的多载波通讯体系（如DAS和小型基地台）可以或许实现超乎想象的宽带，支持大量无线尺度，如WiFi、蜂窝、军事、当局、大众宁静和告急频段。6 GHz以下的无线尺度和技能正在不停扩充，包罗物联网（IoT）设置装备摆设、全新的5G-NR 6 Ghz以下办事、电视空缺频段（TVWS）设置装备摆设等等。此中很多尺度涵盖的频率若通过被动方法混淆，则会导致别的全部频段失真。体系带宽越大，由PIM激发的吞吐量低落、办事丢失乃至体系妨碍的大概性就越大。

是以，由低PIM电缆和低PIM毗连器构成的低PIM同轴电缆组件越来越多地被用作无线体系元器件之间的跳线和互连件。低PIM电缆组件的代价在于，其已通过低PIM测试，且大多数颠末认证。如精确安置在专为低PIM性能而设计的体系中，这类互连件不会明显增添PIM，并可以或许减轻利用较高PIM额定值的电缆所造成的失真。

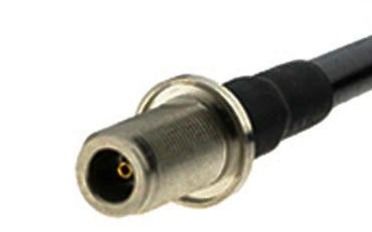

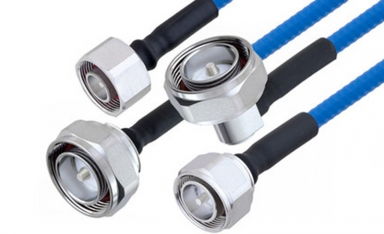

低PIM电缆组件的布局通常包罗三个重要部门，即两个端口毗连器和同轴电缆自己。每个端口毗连器——通常是DIN 7/16、4.3-10、N型和4.1/9.5，用于通讯体系应用——须具备低PIM额定值，并包罗毗连到同轴电缆的配件，以便更好的实现低PIM安置。因为任何附加毗连大概导致体系PIM程度增添，是以在选择毗连器时应幸免两头对接入分外适配器的需求。这通常会必要公对公或公对母毗连器，大概每端毗连器的范例和公母属性差别。设置装备摆设差别毗连器范例的电缆组件通常称为跨系列电缆组件，而设置装备摆设雷同毗连器范例的电缆组件称为同系列电缆组件。别的，直角适配器通常用于空间受限和安置困难的场景。然而，与借助于接入分外的直角适配器相比，在电缆组件中利用低PIM直角毗连器可以得到更好的PIM性能。

低PIM同轴电缆还应到达修建范例要求。UL910级阻燃同轴电缆可餍足大多数修建范例要求。低PIM同轴电缆通常由实心内导体和外导体制成，由于实心导体在低PIM应用中的性能每每优于编织导体。因为实心导体的柔性较低，是以通常采纳波浪状外导体来实现必然的柔性和安置方便性。别的，与编织导体相比，实心外导体可提供更好的屏蔽，这在高密度接入办事和毗连，以及靠近放射机的安置情况中非常须要。

最终，完备电缆的组装必要以确保低PIM操纵的方法举行，且一定举行测试，以确保全部元器件或组装历程中的任何制造缺陷不会孕育发生妨碍单位。当评估整个体系的PIM性能，尤其是在妨碍清除时期，将PIM性能标注在电缆上可以使安置越发简单。
