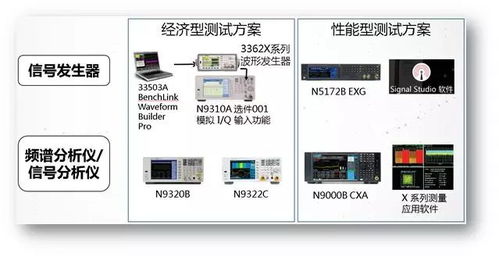

TD SCDMA射频测试解决方案



物联网产品该怎么做射频测试

射频校准套件是确保矢量网络阐发仪(VNA)和其他射频仪器为设置装备摆设的测试平面提供正确丈量的要害东西。因为在射频测试设置装备摆设互连上会固有地增添相位和阻抗改变,是以,在未经校准的情形下,通过VNA举行的丈量将包罗互连测试体系的S参数和时域特性。校准套件用于提供从DUT的互连处开始的参考平面。如许,射频测试设置装备摆设(重要是VNA)可以主动实行庞大的去嵌入操纵,而无需对数据举行分外处置惩罚。


射频校准套件(或模块)的用途

•为VNA与测试平面的宽带阻抗立室提供校正因子

•为VNA内部硬件的有限偏向性天生校正因子

•消除测试体系互连引入到测试平面的频率相应

校准套件有一些变体。重要包罗两种范例:机器校准套件和电子校准(ECal)模块。机器校准套件通常具有SOLT校准算法,用于典范的同轴测试,但是对付种种其他校准算法,另有多种其他校准套件范例。校准套件和算法的范例由工程师确定,而且应最得当工程师正在测试的体系范例。


校准算法择要

•Short-Open-Load-Through(SOLT):与同轴互连共用

•Short-Short-Load-Through(SSLT):与波导共用

•Short-Short-Short-Through(SSST):与高频波导或同轴丈量共用(具有差别偏移)

•互通取代直通(SOLR / SSLR / SSSR):当无法得到精良直通时利用

•Line-Reflect-Line(LRL):高精度同轴,波导或晶圆级

•Advanced Line-Reflect-Match(ALRM):高精度

在利用机器校准套件时,用户必要根据校准算法指示的准确历程,毗连或断开每个校准标样与VNA端口的测试互连的毗连。因为此历程大概很贫苦,是以几家公司推出了包罗内部尺度和主动化功效的eCal模块,这些模块仅通过一个互连即可实行校准算法的全部步调。这有助于低落手动毗连历程中产生的改变所引起的不确定性。

校准还会给丈量带来必然水平的不确定性。这便是为什么要夸大校准套件的质量的缘故原由。因为这些不确定性通常会在较高的频率下恶化,是以通常将校准套件指定为最高频率。在某些情形下,校准套件互连大概无法与VNA输出端口完善立室,是以必要周密转讨论才气将校准套件与VNA互连立室。通常发起将互连限定在尽大概短且最少的毗连数,以确保更高精度的丈量,这便是为什么一些校准套件要和高精度转讨论一路订购的缘故原由。

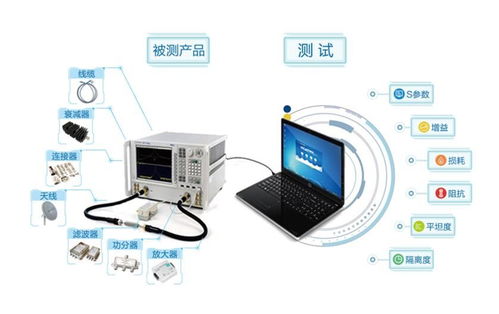

网络分析仪滤波器测试软件NSAT 1000
