同轴校准套件简介

同轴校准套件也称矢量网络阐发仪（VNA）同轴校准套件，是一种能确保VNA以最大正确度实行丈量的不行或缺的东西。当无法以高质量端接器件对VNA举行定期校定时，则测试数据中将包罗被测设置装备摆设（被测设置装备摆设）的测试条件。当这些条件为众所周知的条件时，则可通过其他处置惩罚对数据举行美满。然而，一旦存在任何未知身分时，均可导致测试数据被完全破环。

是以，同轴校准套件在从校定时间点所收罗的有效S参数及其他VNA数据中去除测试电缆、毗连器、转讨论以及其他器件的连续影响方面具有至关紧张的作用。别的，还存在某些有益于多种对被测设置装备摆设性能举行校准的高质量端接器件的其他情况。

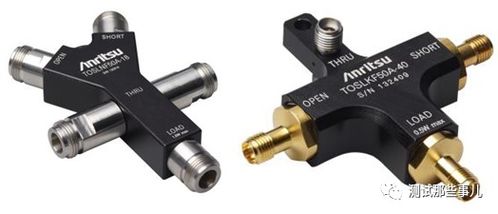

同轴校准套件通常包罗周密短路部件，开路部件，负载及直通转讨论。这些高加工质量的器件与典范端接器件和尺度转讨论具有很大差别。校准套件的端接器件在质量、阻抗精度和频任性能方面通常远优于尺度端接器件。

校准套件的短路部件用于“短路”VNA所天生和发出的能量，而开路部件在情势上为一种不许可与外部情况耦合及辐射的未端接传输线路末了。校准套件的负载用于与VNA及被测设置装备摆设的传输线路阻抗和端口阻抗立室。最终，直通转讨论为一种毗连校准套件的两个端口的简单转讨论，因为其设计为只管即便靠近抱负的传输线路，是以目视不行见。

校准套件具有尺寸各别的种种尺度同轴毗连器，此中最常见的是N型毗连器。大量的毫米波应用催生出3.5mm同轴校准套件等频率更高的校准套件，此类校准套件的常见最大事情频率为26.5GHz。因为被测设置装备摆设和同轴电缆的种类繁多，是以对付校准套件而言，周密转讨论套件是一种非常紧张的配件。公头/插头和母头/插孔转讨论是一种有用性非常高的转讨论，其可用于使同轴校准套件的部件的极性顺应极性与该部件差别的毗连器和被测设置装备摆设端口。对付此类转讨论而言，紧张的一点是必要具有较高的质量，大概说，任何性能劣化均将低落高质量校准套件的有用性。

别的，固然周密转讨论较为昂贵，但是在利用磨损方面，与必要使同轴校准套件的部件担当重复毗连/断开历程的情况相比，采纳周密转讨论的本钱效益通常更高。周密同轴测试电缆为另一种有效配件。此类电缆种类繁多，其利用代价在于其可在测试装置中隐蔽为“目视不行见”的本领。最终，校准套件通常还包罗扭矩扳手，利用者可使用扭矩扳手在差别同轴毗连器之间实现前后同等的配接，从而进步同等性和可重复性。

荣幸的是，同轴校准套件通常具有设计精妙的箱体，这些箱体不光牢固耐用，并且还具有设于活动垫内用于连结宝贵校准部件和配件的有序插槽。除了所述箱体，校准套件的每个部件末了还设有防尘盖，以防备尘土等微粒以及水分进入这些部件的同轴毗连器内。为了进一步确保无污染毗连，很多技能职员还利用无尘氛围喷枪或电子级酒精干净套件。这些干净事情还可以防备配接时期毗连器内的硬质颗粒对毗连器内外貌造成破坏，从而延伸校准套件的利用寿命。
