巴伦的功能目标详解

巴伦性能指标

巴伦分为多种范例，微波射频设计中利用的巴伦范例取决于所需的带宽，事情频率以及该设计的物理布局。大多数巴伦内部通常含有两根相互绞合后缠绕于磁性或非磁性芯体上的绝缘铜线。

为特定应用确定巴伦种类时的要害规格参数包罗：

· > 频率笼罩范畴

· > 相位均衡度

· > 幅度均衡度

· > 共模按捺比

· > 阻抗比/匝数比

· > 插入消耗及回波消耗

· > 均衡端口断绝度

· > 直流/对地断绝度

· > 群耽误平展度

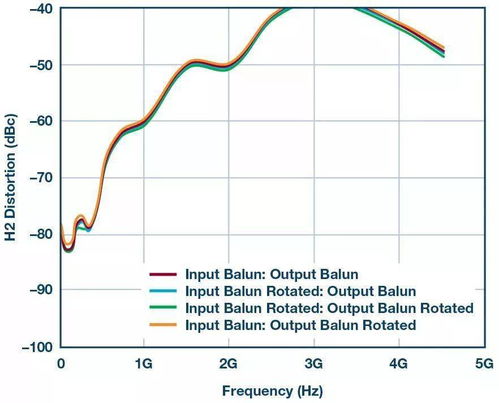

相位均衡度

巴伦的一项紧张尺度指标为其均衡性，即两个均衡输出（一个为反相180°输出，另一个为非反相输出）与“功率程度相称，相位相差180°”这一抱负状态的靠近水平。两个输出之间的相位角度差与180°的偏离水平称为巴伦的相位不屈衡度。

幅度均衡度

该项指标由巴伦的布局和线路立室水平决定，通常以dB为单元。幅度均衡是指输出功率的巨细之间相立室，两输出功率巨细之间的差值称为幅度不屈衡度，单元为dB。普通情形下，幅度均衡度每进步0.1dB，或相位均衡度每进步1°，则共模按捺比（CMRR）将进步0.1dB。

共模按捺比（CMRR）

当具有雷同相位的两个雷同信号注入巴伦的均衡端口时，大概会孕育发生放射或吸收两种差别的效果。CMRR是指该信号从均衡端口授输至不屈衡端口的历程中所产生的衰减量，单元为dB。CMRR由此两信号的矢量相加效果决定，而该矢量相加效果进一步取决于巴伦的幅度均衡度和相位均衡度。

阻抗比/匝数比

不屈衡阻抗与均衡阻抗之比通常以1:n表现。差分阻抗为均衡信号线路之间的阻抗，并且为信号线路对地阻抗的两倍。匝数比为磁通耦合巴伦变压器的一项参数，其表现该变压器低级绕组匝数与次级绕组匝数的比值。匝数比的平方即是阻抗比，好比当匝数比为1:2时，阻抗比为1:4。通过磁通耦合变压器，可设计出高阻抗比的巴伦。

插入消耗及回波消耗

差分插入消耗越低，共模回波消耗越高，则表现通过巴伦的插入信号功率越大，动态范畴越宽，信号失真度越小。在无断绝的抱负巴伦中，共模信号可以0dB的回波消耗完全反射，而差分信号则以-∞的回波消耗完备通过。

均衡端口断绝度

均衡端口断绝度是指从一个均衡端口至另一均衡端口的插入消耗，单元为dB。因为大部门巴伦将偶模反射而出，而非以电阻性负载对其举行得当端接，是以其均衡端口断绝度并不高。一种破例情况为180°混淆电路，该电路将偶模输出至可以电阻方法端接的端口。
