射频分频器VS功率安排器

2022-11-11 15:45:01 作者:帅哥,麻烦借下肩膀
导读:射频分频器VS功率分配器,虽然分频器和功率分配器通常来说都叫做“分配器”,但它们的功能截然不同。功率分配器将输入信号功率分配到两个或多个输出端口,分频...

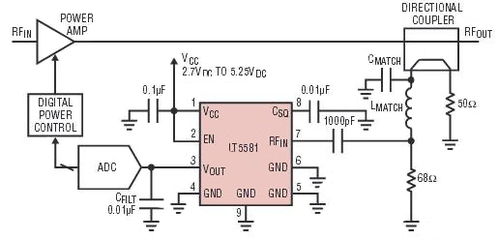

基于LT5581 RMS射频检测器解决射频功率检测的问题挑战

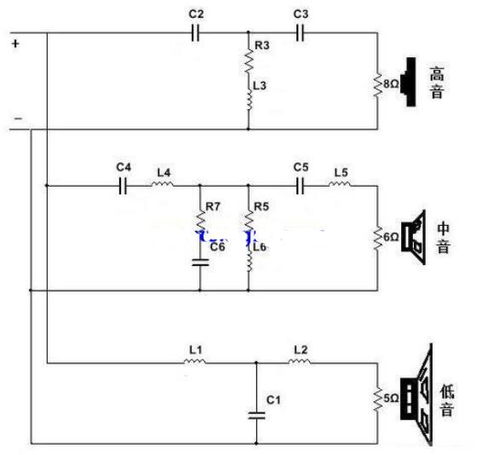

什么是主动和被动汽车音响电子分频器

固然分频器和功率安排器通常来说都叫做“安排器”,但它们的功效大相径庭。功率安排器将输入信号功率安排到两个或多个输出端口,分频器现实上输出的频率是输入频率的一部门。分频器不该与双工器或倍频器殽杂,后者会依据输入信号的频率内容将输入信号分为输出信号频率。别的,分频器也不该与双讯器殽杂,双讯器是一种3端口设置装备摆设,可在单个天线和馈线上实现双向通讯,同时断绝放射机和吸收机。

功率安排器是一种多端口设置装备摆设,一侧有一个端口,另一侧有多个端口。固然功率安排器依靠频率操纵,但在其指定的带宽内,它们通常将输入端口的功率均匀安排到输出端口。有一些功率安排器变体具有不合错误称的功率安排,某些端口比其他端口得到更多的输入信号功率,只管这些设置装备摆设通常被称为耦合器。

对付抱负的双输出功率安排器,两个输出信号将比输入信号低3dB。对付同样抱负的四输出功率安排器,每个输出信号将比输入信号低6dB。在现实应用中,功分器存在插入消耗、电压驻波比(VSWR)以及不完全断绝等题目。这些低落的效果意味着并非全部的输入信号能量都到达功率安排器的输出端口。无源功率安排器架构(比方Wilkinson功率安排器)也可以兼作功率合成器,由于它是对称的无源器件。

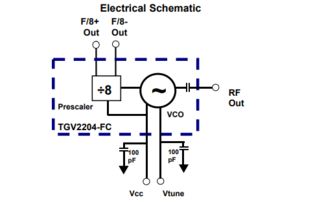

另一方面,分频器孕育发生的输出信号在频率上是输入信号的一部门。这些设置装备摆设也称为预分频器或预分频器模块。分频器通常利用分频最近标志,比方“10分频”分频器。射频分频器在功效上雷同于数字分频器,但利用模仿组件构建,如混频器、滤波器和放大器。这种分频器被称为再生分频器。再生分频器的带宽由其布局中利用的混频器、滤波器和放大器决定。再生分频器的根本操纵是混频器馈入低通滤波器,低通滤波器馈入放大器,放大器同时将输出和反馈线馈入混频器。将输入信号和混淆信号混淆的效果是孕育发生和频和差频,然后低通滤波器将高频产物过滤失。因为分频器是有源设置装备摆设,是以它们必要直流输入功率,而且不克不及对称运行。
