一连波(CW)多普勒雷达可以通过调频来加强。这种雷达被称为调频一连波(FMCW)雷达。调频技能支持检测间隔和目的速率,以及区分多个目的的本领。简洁的一连波雷达只能辨别目的的速率,缺乏间隔定时检测。速率丈量功效的事情道理雷同于简洁的CW雷达,在CW雷达中,放射的信号通过混频器与吸收信号举行一连比力。由此孕育发生的频差与多普勒效应导致的目的的速率直接相干。

信号的飞行时间可以由放射信号和吸收信号的相位差或频差来确定。是以,可以借助简洁的频率比力来确定目的范畴。

FMCW素质上使到目的的最小间隔非常小,雷同于载波频率的波长。FMCW雷达还可以用相对简洁的电路同时探测目的间隔和速率。这些丈量也可以用周密元件举行,并得出非常准确的量程丈量效果。FMCW雷达的低频输出实现了简洁的检测电路,而且与脉冲雷达相比可以在相对较低的功率下事情。

像脉冲雷达一样,FMCW雷达仍旧受到放射功率、天线服从和吸收灵巧敏度的限定。FMCW信号带宽还限定了雷达的最大间隔,导致在间隔辨别率方面作出让步。另一方面,间隔辨别率受放射信号带宽的限定。带宽更大的FMCW信号许可进步间隔辨别率。

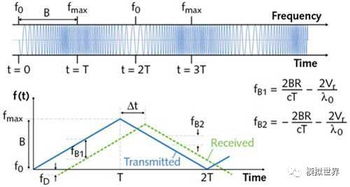

FMCW雷达可以采纳多种调频调制方法,常见的调制方法有锯齿形、三角型、方波型、门路型和正弦型。每种调制模式都有其自身的上风,此中锯齿调制提供了相对较高的最大间隔并最小化了多普勒频率的影响。三角型调制许可借助相对简洁的电路和处置惩罚来确定飞行时间的频移和多普勒频率之间的差别。方波调制作为频移键控(FSK)的一种根本情势,可以提供非常准确的近间隔间隔丈量,但不克不及用于区分多个目的。阶跃调制加强了干预干与丈量的最大范畴。
