之前我们商议了同轴电缆功率处置惩罚的表面以及电缆功率处置惩罚对付电缆选型的影响。今日我们将对同轴电缆的尺寸和范例,以及通过同轴电缆的信号频率和电子速率,与同轴电缆功率处置惩罚本领之间的干系举行深入探究。

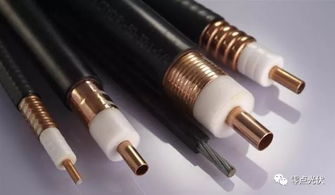

电缆的尺寸和范例
针对差别的应用场所,必要利用差别范例的同轴电缆,这些应用的特定例格用于确定所必要的同轴电缆范例。比方,在必要极低消耗的微波应用中,具有牢固的铜制外护套的半刚性同轴射频电缆大概便是首选,由于与采纳编织层外导体的射频电缆相比,其具备更优秀的屏蔽性能,在微波频率下尤为突显。
固然射频同轴电缆的功率处置惩罚本领在许多安置情况中不是较被存眷的题目,但在利用中功率或大功率放射机时,一定思量射频同轴电缆的额定功率或处置惩罚本领。在利用高功率的应用场所,一般聚乙烯大概会熔化并使电缆扭曲,是以,优先思量利用氛围介质电缆,此中心导体由沿电缆长度偏向延伸的介电线圈牢固就位。
对付中高功率应用,优先选择带特氟龙电介质的同轴电缆,由于这些电缆可蒙受高达约160°C的高温。在思量利用何种电缆时,该当记着的是,随着频率的增添,趋肤效应变得更为明显,且电介质中的消耗也随之增添,由此限定了功率处置惩罚本领。
频率和速率
思量到波在电缆上流传时,孕育发生更高的波形会低落服从,孕育发生更高的反射,并低落同轴电缆的功率处置惩罚本领。因为功率与频率成反比,事情频率越高,同轴线路的功率容量越低。电缆的长度可以低落功率处置惩罚本领,同轴电缆每每被切割到一个特定的长度,作为阻抗变更器或谐振电路。假如利用射频同轴电缆的谐振长度,就有须要知道电缆的速率因子。
同轴电缆的速率因子规格是信号在电缆内流传的速率与真空中信号的速率之比。速率因子规格是一个小于1的数。两导体之间的电介质表现速率因子;由固体聚乙烯电介质构成的同轴电缆的速率因子约为0.66,泡沫聚乙烯制成的同轴电缆的速率因子值约在0.80~0.88之间。
