曾经为了学高通滤波器的道理，还亲身用示波器测过信号的波形，自从做了谁人试验，从今对高通滤波器有了更深一步的了解。要制作高通滤波器大概低通滤波器，一定要先明确他们呢的寄义，他们的特性如下：

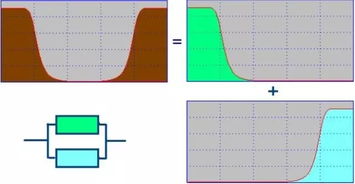

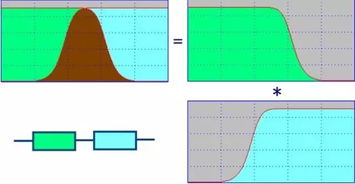

高通滤波：高频信号可以通过，而低频信号不克不及通过。

低通滤波：低频信号可以通过，而高频信号不克不及通过。

高通滤波器的制作

如下图所示为高通滤波电路的道理图，它的道理很简洁，一个电容和一个电阻就组成了高通滤波电路，它只运用了一个道理：便是电容的“隔直通交”，即高频电流能通过电容，电容对高频电来说便是短路；而因为电容的“隔直通交”，对付低频信号而言，电容便是断路的，低频信号不克不及通过。

如今固然知道了高频信号能通过，那么这时间就又有了疑问，便是这个高频信号最低是几多呢，低于这个值信号就不克不及通过了。这就涉及到RC公式了，在模电中，有一个名词叫做停止频率，这如今的情形而言便是，它的最低频率，低于停止频率的信号不克不及通过，停止频率的公式为：f=1/（2πRC）,倘使上述电阻为10K，电容为0.78uf，则停止频率为;f=1/（2πRC）=20Hz.

低通滤波器的制作

假如高通滤波器学会了，低通滤波电路天然就迎刃而解了，下面临低通滤波电路做一个简短的阐发，对付高频信号，电容相称于对地短路，以是高频信号就到此为止了，低频信号因为不克不及通过电容，这时间会作为输出信号传输给我们。

同样，低通滤波信号也有一个停止频率，这个停止频率是指的能通过的最高频的信号，当再高于这个信号时，会对地短路，它的公式和高通滤波是一样的即：f=1/（2πRC）。倘使上述电阻为1K，电容为0.13uf，则停止频率为f=1/（2πRC）=1224Hz，也便是只有低于1224Hz的信号能通过。
