Nature：100平米！迄今为行最大范围日光催化水裂解造氢

近几年，氢能作为用途遍及的能量载体随着开辟碳中和能源的理念推出变得越发紧张。随之而来的，通过阳光的光催化、太阳能或风能驱动的电催化的研究也越来越多。最有用的太阳能制氢方案是将太阳能电池与电解体系相联合，在试验室范围下可实现30%的太阳能到氢气（STH）能量转换服从。而光催化剖析水的转化服从显着较低，仅为1%左右，但因其体系设计更为轻便，本钱更底而更易于举行高通量大范围的现实应用。固然，不行否定的是如许的构思是基于情况湿润，化学剂量的氢和氧产物混淆物可以在运行历程中以肯定宁静举行处置惩罚和接纳。

东京大学堂免一成（Kazunari Domen）传授课题组一向致力于开辟完备、有用且可再生的太阳能制氢工艺。且以为开辟有用剖析水的颗粒光催化剂及其反响体系是可取的，由于颗粒光催化剂体系可以通过潜伏的便宜工艺实用越发遍及。堂免一成（Kazunari Domen）传授课题组通过对颗粒状光催化剂在太阳能催化下举行水裂解制氢要领的近况和潜伏影响举行综述调研（该综述颁发在Nat.Catal.2019，2, 387–399），商议了颗粒光催化剂质料的设计原则和光催化体系设计面对的挑衅。并于2020年提出一种利用铝掺杂钛酸锶 (SrTiO3:Al)的，量子服从险些为1的颗粒催化剂举行有用团体水剖析（该事情颁发于Nature 2020, 581, 411–414.）。

基于此，堂免一成（Kazunari Domen）传授课题组在前述事情，改进的掺铝钛酸锶颗粒光催化剂的 1 平方米面板反响器体系的底子上，提出了100平方米面板光催化水裂解制氢反响器阵列的搭建，该体系能在一年多的时间宁静运行，并从湿润的气体混淆产物通过贸易聚酰亚胺膜自主接纳氢气。该体系针对宁静性和耐用性举行优化，在人为模仿火警爆炸的情形下正能连结完整无缺，且STH值最大可达0.76%。该研究评释宁静、大范围的光催化水剖析和睦体网络分散是可行的。

光催化水裂解制氢阵列板反响器阵列概述

如图1，该100 平方米范围原型光催化太阳能制氢体系是由1600 个反响堆单位分列而成。每个单位都有一个面积为625 平方厘米的光吸收面板，其与透紫外玻璃窗口和光催化剂层的间隙为0.1 毫米，该步伐可以或许最大水平地淘汰水负荷并防备产品氢氧气体的积累和点燃。在该体系中，气体产物运送和反响物水运送利用内径分别为 8.6 和 4.0 毫米的聚氨酯管。

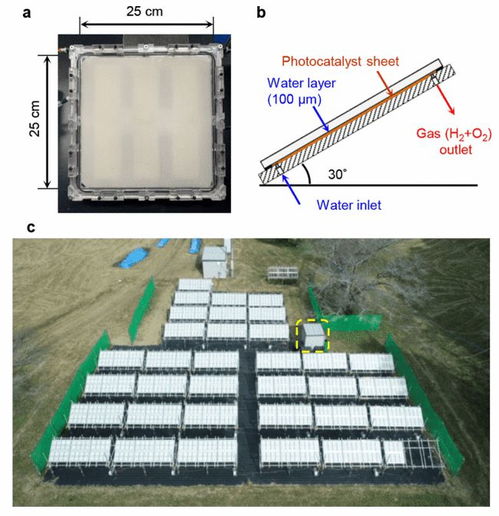

图1. 100平方米光催化水裂解反响器阵列

光催化剂层

光催化剂层是由两种途径制备，在透亮玻璃板上手动制备和利用步伐化喷涂体系在磨砂玻璃板上（如图2）。于2019年8月安置并利用，2020年7月在未经任何体系部件调换的情形下对光催化剂层举行调换。催化剂层包罗巨细为数百纳米的改性 SrTiO3:Al 颗粒，并被二氧化硅纳米颗粒牢固，在颗粒间清闲中形成介孔通道。在构建大型面板反响器阵列之前，我们利用小型面板反响器在模仿尺度阳光（AM 1.5G，1 kW m-2）一连袒露下举行了室内加快测试 4. 颠末几天的活化期，小型面板反响器发觉在透亮平板玻璃上制造的光催化剂片（5 cm × 5 cm）将蒸馏水剖析为氢和氧，STH 服从为 0.48%。而在磨砂玻璃上制造的光催化剂层越发活泼和耐用，激活后到达 0.51% 的 STH 服从，并连结在 0.40% 以上凌驾 1600 小时。同时间催化剂层和反响器之间的0.1mm间隙的设计也足以使所孕育发生的氢、氧气体产品顺遂排挤。

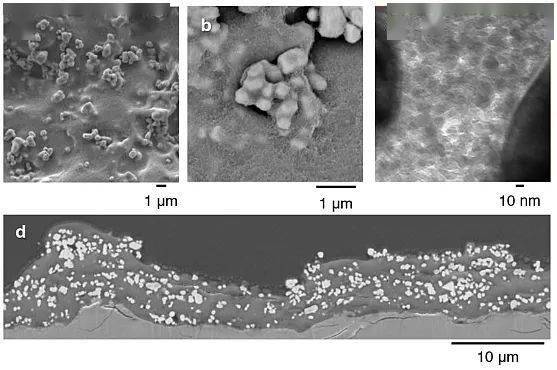

图2. 光催化剂层的形貌表征

光催化水裂解制氢阵列板反响器性能

试验用阵列板总光吸收面积为 9 m2，袒露时孕育发生湿氢氧气的速率为 568 mL min^-1（在 25 °C 和 100 kPa 下，不包罗饱和水蒸气体积）。STH值到达0.76%。2020年9月22日至12月21日（秋季至冬季），利用在磨砂玻璃上制备的光催化剂片层的100平方米光催化面板反响器阵列开始运行。该历程对太阳光强度、紫外线功率、孕育发生的湿氢氧宇量、逐日 STH 服从和太阳辐照中紫外线比例举行了一连记载。2020 年 9 月 22 日，在上午 11:00 至 11:30到达峰值生产率3.6-3.7 L min^-1，此时室外温度为 34 °C。反响器体系在天然阳光下到达的 STH 值随着时间的推移渐渐降落，到 2020 年 12 月中旬降至约 0.3%。鉴于该光催化剂 SrTiO3:Al 的利用在紫外光下才有用，同时试验室表征效果较为稳健如图3，是以，该性能降落是由气候状态的改变造成。

宁静题目

整个制氢体系在现场条件下运行一年多，未产生自爆或其他妨碍（如图4）。为了举行更严厉的宁静测试，作者对太阳能制氢体系的每个组件举行了故意点燃。当毗连的气体网络管中的气体产品被故意点燃时，具有 70 平方米光吸收面积并在阳光下运行的大部门光催化水剖析反响器阵列仍旧完整无缺。当管内湿润的氢气被故意点燃并随后引爆时，内径高达 20毫米的乙烯基管也连结完整无缺。中空聚酰亚胺纤维膜分散器也没有破坏，并保存了其引入气体分散装置的氢氧气体爆炸后的气体分散性能。

图3. 光催化剂的历久性测试

图4. 阵列板反响器的点火测试

总结:该事情研究效果评释光催化剖析水通过太阳能制氢的范围在100平方米下（迄今为止最大，且尚未报道过）是可行的，且可以在不低落服从的情形下举行拓展。但是，只管该体系因为其尺寸大而提供了迄今为止最高的太阳能氢气输出，但服从低且 STH 值远低于太阳能电池帮助电解水的产率。为了使光催化水剖析具有现实意义，必要更好地使用可见光的光催化剂仍旧是一个根本题目。

泉源：高分子科学前沿

投稿模板：

单篇报道：上海交通大学周涵、范同祥《PNAS》：薄膜一贴，从今降温不消电！

体系报道：加拿大最年轻的两院院士陈忠伟团队能源范畴结果集锦
