转动轴承有哪些分类和滑动轴承的区别

原标题：转动轴承有哪些分类和滑动轴承的区别

泉源：中华轴承网

1、深沟球轴承

这是全部球轴承范例中最为遍及的，它遍及实用于多种密封圈、防尘盖和止动环装置。可蒙受径向载荷，双向轴向载荷，及其合成载荷。可依据用户需求实行多种组合情势，提供差别的公役品级和差别低噪音组别。

2、单列角打仗球轴承

可蒙受径向、轴向或团结载荷，但任何轴向载荷都一定一个偏向。此类轴承通常都成对利用，以操纵因施加径向载荷所孕育发生的附加轴向力。打仗角有15°、25°、40°三种，后缀代号分别为C、AC、B。

3、双列角打仗球轴承

布局与相临两单列角打仗球轴承作背对背安置时的情形雷同。宽度比两个单列轴承稍窄，打仗角为30°。该设计可提供双侧或单侧带防尘盖或密封圈。可蒙受径向、力矩和双向推力载荷。

4、调心球轴承

具有双列钢球，外圈滚道面呈与轴承中间点同等的球面，内圈双列滚道。容许因挠曲或安置偏差引起的一个小角度毛病。内、外圈相对倾斜度不得凌驾3°，实用于长轴中座孔难于准确定位的地方。

5、圆柱滚子轴承

有较大的径向载荷承载本领，双列用于高速、高精度机床主轴等应用场所。NU外圈双挡边内圈无挡边；NJ外圈双挡边内圈单挡边；N外圈无挡边内圈双挡边；NF外圈单挡边内圈双挡边；NN 双列外圈无挡边内圈有挡边；NNU双列外圈有挡边内圈无挡边。

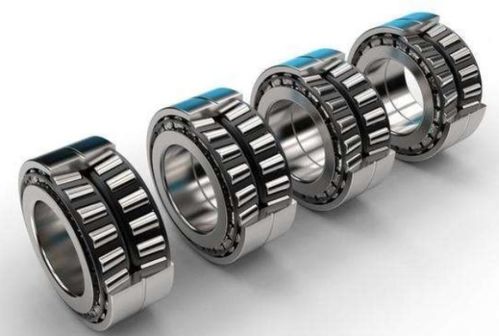

6、 圆锥滚子轴承

实用于蒙受径向载荷和单向轴向载荷及其合成载荷，通常两套配对利用。双列轴承两内圈之间有隔圈，借转变隔圈的厚度可到达调解游隙的目标，并使载荷匀称漫衍。四列用于扎机的辊颈和重载荷或打击载荷场所。

7、调心滚子轴承

外圈滚道面中间与轴承中间同等，内圈两滚道相对轴承轴线倾斜成一角度，轴承可主动调心。遍及用于大概显现轴的挠曲和安置偏差的大型机器；常用于造纸设置装备摆设、辗压机器、车辆、振动筛和通用产业机器。

8、推力球轴承

单向推力球轴承只能蒙受单向轴向载荷，与轴紧共同的套圈为轴圈，与轴有间隙的套圈为座圈。双向推力球轴承可以蒙受双向作用的轴向载荷,有一个轴圈两个座圈，可对轴圈双向轴向定位。

9、双向推力角打仗球轴承

机床主轴用高精度轴承，可以蒙受两个偏向的轴向载荷；有60°打仗角，离心力影响减轻，适于高速扭转，刚性大；与双列圆柱滚子轴承NN和NNU系列一路利用，234400系列用于锥孔小端侧，234700系列用于锥孔大端侧，234900是超轻系列。

10、推力角打仗球轴承

用作机床中转动丝杠的支持，具有较高的轴向刚度和行程精度。打仗角为60°，使其能顺应轴向和径向进给的调治。轴承组配可采纳DB背靠背、DF面临面、DT串联、TBT两背靠背另一串联、TFT两面临面另一串联、TT三串联、QBC两背靠背另两分两侧串联、QFC两面临面另两分两侧串联、QT四串联、QBT两背靠背另两同侧串联、QFT两面临面另两同侧串联。

11、推力调心滚子轴承

因为滚子为球面型、座圈滚道面呈球面，具有必然的调心性能，可许可轴有多少的倾斜。调心角按轴承系列最大不凌驾3°。通常采纳油润滑方法，不实用于高速扭转蒙受轴向载荷的本领非常大，同时还可蒙受必然水平的径向载荷，用于水利发电机，立式发动机，船舶用螺旋桨轴，塔吊，挤压机。

12、推力圆柱滚子轴承

常用于轴向载荷较重的工况。由垫圈形滚道圈（轴圈、座圈）与圆柱滚子和连结架组件组成，可蒙受较大单向轴向负荷，且轴向刚性较强。该轴承设计机动，可以依据相干的呆板部件提供多种组合，假如呆板部件共同面精度和硬度都较高时可以省去轴圈和座圈，直接安置圆柱滚子和连结架组件。

转动轴承的长处

1、摩擦阻力小，功率斲丧小，机器服从高，易起动；

2、尺寸尺度化，具有交换性，便于安置拆卸，修理便利；

3、布局紧凑，重量轻，轴向尺寸更为缩小；

4、精度高，负载大，磨损小，利用寿命长；

5、部门轴承具有主动调心的性能；

6、实用于大批量生产，质量稳健可靠，生产服从高；

7、传动摩擦力矩比流体动压轴承低得多，是以摩擦温升与功耗较低；

8、起动摩擦力矩仅略高于转动摩擦力矩；

9、轴承变形对载荷改变的敏感性小于流体动压轴承；

10、只必要少量的润滑剂便能正常运行，运行时可以或许永劫间提供润滑剂；

11、轴向尺寸小于传统流体动压轴承；

12、可以同时蒙受径向和推力组合载荷；

13、在很大的载荷-速率范畴内，奇特的设计可以得到精良的性能；

14、轴承性能对载荷、速率和运行速率的颠簸相对不敏感。

转动轴承的缺点

1、噪音大。

2、轴承座的布局比力庞大。

3、本钱较高。

4、纵然轴承润滑精良，安置精确，防尘防潮精密，运转正常，它们终极也会由于转动打仗外貌的委顿而失效。

转动轴承和滑动轴承的比性能比力

（1）布局与活动方法比力

转动轴承和滑动轴承最显着的区别在于是否有转动体。

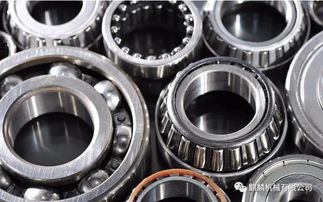

转动轴承有转动体（球，圆柱滚子，圆锥滚子，滚针），靠其转动来支持转动轴，因而打仗部位是一个点，转动体越多，打仗点就越多。

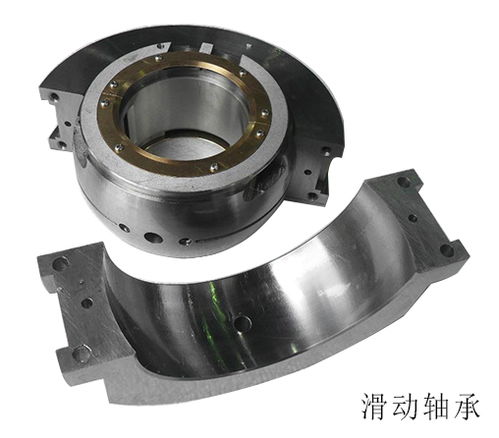

滑动轴承没有转动体，靠腻滑的面来支持转动轴，因而打仗部位是一个面。

两者布局的差别决定了转动轴承的活动方法是转动，滑动轴承的活动方法是滑动，因而摩擦形势上也就完全不雷同。

（2）承载本领比力

总体来看，因为滑动轴承的承压面积大，其承载本领普通高于转动轴承，并且转动轴承蒙受打击载荷的本领不高，但完全液体润滑轴承因为润滑油膜起到缓冲、吸振的作用，可蒙受较大的打击载荷。当转速较高时，转动轴承中转动体的离心力增大，要低落其承载本领（高速时易显现噪音）。对付动压滑动轴承，其承载本领随转速增高而增大。

（3）摩擦系数和起动摩擦阻力比力

普通事情条件下，转动轴承的摩擦系数要低于滑动轴承，且数值较稳健。而滑动轴承的润滑易受转速、振动等外界身分的影响，摩擦系数改变范畴较大。

启动时，因为滑动轴承尚未形成稳健油膜，阻力要大于转动轴承，但静压滑动轴承起动摩擦阻力和事情摩擦系数都很小。

（4）实用事情转速比力

转动轴承因为受到转动体离心力和轴承温升的限定，转速不克不及过高，普通实用于中、低速的事情状态。不完全液体润滑轴承因为轴承的发热和磨损，事情转速也不克不及太高。完全液体润滑轴承的高速性能非常好，格外是当静压滑动轴承采纳氛围作润滑剂时，其转速可达100000r/min。

（5）功率丧失比力

因为转动轴承摩擦系数小，其功率丧失普通不大，要小于不完全液体润滑轴承，但当润滑及安置不妥时会剧增。完全液体润滑轴承摩擦功率丧失较低，但对付静压滑动轴承来说，因为有油泵功率丧失，总的功率丧失大概高于动压滑动轴承。

（6）利用寿命比力

转动轴承因为受到质料点蚀和委顿的影响，普通设计年限为5~10年，大概大修时期举行调换。不完全液体润滑轴承的轴瓦磨损严峻，必要定期调换。完全液体润滑轴承的寿命理论上是无穷的，现实上因为应力轮回，格外是动压滑动轴承，轴瓦质料大概显现委顿粉碎。

（7）扭转精度比力

转动轴承因为径向间隙小，扭转精度普通较高。不完全液体润滑轴承处于界限润滑或混淆润滑状态，运转不稳健，且磨损较严峻，精度较低。完全液体润滑轴承因为油膜存在，缓冲吸振，精度较高。静压滑动轴承扭转精度更高。

（8）其他方面比力

转动轴承利用油、脂或固体润滑剂，用量很小，高速时用量较大，油质的干净度要求高，是以要求密封，但轴承调换便利，普通不必要补缀轴颈。对付滑动轴承，除不完全液体润滑轴承外，润滑剂普通为液体或气体，用量很大，油质干净度要求也很高，轴承轴瓦必要每每调换，偶然还修复轴颈。
