2种晶振焊接方法，那个题目你细致了吗？

晶振是一种易碎元器件，以是岂论在生产照旧利用晶振时都要做好爱护步伐。晶振的焊接是一门精致活，焊接历程中必然要细致才不会导致晶振的破坏以及影响到电路板的正常利用。

焊接晶振必要细致什么

起首其焊锡的温度不宜过高，焊锡时间也不宜过长，防备晶体是以产生内变，而孕育发生不稳健。晶振外壳必要接地时，应该确保外壳和引脚不被不测连通而导致短路。从而导致晶体不起振。包管两条引脚的焊锡点不相连，不然也会导致晶体停振。对付必要剪脚的晶振，应该细致机器应力的影响。焊锡之后，要举行洗濯，以免绝缘电阻不切合要求。

关于晶振我们怎样焊接

起首我们知道石英晶振焊接要领和他的封装有关，插件和贴片是二种差别的焊接方法。而贴片晶振分离工焊接和主动焊接。

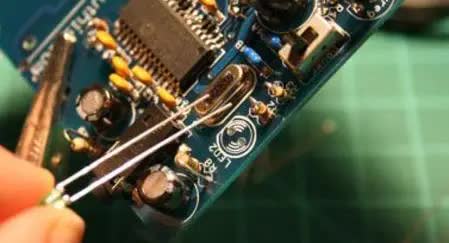

插件晶振焊接也不是很庞大先用镊子将晶振放在线路板上在用热风枪将焊锡溶化如许就可以了比力单一。

贴片晶振手工焊接相对有些庞大。起首在凿子形(扁铲形)或刀口烙铁头处加适量的焊锡，用细羊毫蘸助焊剂或用助焊笔在两头焊盘上涂少量助焊剂，并在焊盘上镀上焊锡；一只手用镊子夹持贴片晶振，居中贴放在相应的焊盘上，瞄准后不要移动；另一只手拿起烙铁加热此中一个焊盘约莫2秒左右，撤离烙铁；然后用同样的要领加热另一端焊盘约莫2秒左右。

手动焊接细致事变

●焊接历程中细致连结贴片晶振要始终紧贴焊盘放正，幸免晶振一端翘起或焊歪。假如焊盘上的焊锡不敷，可以一手拿烙铁一手拿焊锡丝举行补焊，时间约莫1秒左右。

●先在焊盘上镀上适量的焊锡，利用热风机小嘴喷头，温度调到200℃～300℃，风速调至1～2挡，当温度和风速稳健后一只手用镊子夹住元器件安排到焊接的位置上，细致要放正。另一只手拿稳热风机，使喷头离待拆元器件连结垂直，间隔1cm～3cm，匀称加热，待贴片晶振四周焊锡熔化后移走热风机，焊锡冷却后移走镊子。

主动焊接细致事变

许多工场为了节约会采纳主动贴片机举行主动贴装，焊接时我们要细致几个题目假如是焊接表晶的话发起只管即便利用主动贴片呆板，由于表晶石英晶振的晶片比力薄，体积比力小。主动焊接石英晶振却要细致以下几点：

1、普通情形下烙铁头温度操纵在300℃左右，热风枪操纵在200℃～400℃。

2、焊接时不许可直接加热贴片晶振引脚的脚跟以上部位，以免破坏晶振内部电容。

3、必要利用∮0.3mm～∮0.5mm的焊锡丝；烙铁头始终连结平滑、无钩、无刺；烙铁头不得重触焊盘，不要重复永劫间在一焊盘加热，通例晶振的事情温度普通在-40—+85℃。永劫间对焊盘加热大概会凌驾晶振事情温度范畴，造成石英晶振寿命淘汰乃至破坏。为了幸免谐振器破坏宴客户在焊接历程中多加细致，以幸免造成产物性能不稳健。
