等电位接地在电气宁静方面非常紧张，但却最简单被纰漏。假如没有等电位的爱护，雷电、泄电都大概造成庞大电气变乱。轻则废弃电器，重则造成职员伤亡。那等电位怎样精确毗连呢？根据等电位的毗连方法，可以分为S型接地体系和M型接地体系。

1、S型等电位接地体系

S型等电位接地体系便是仅通过唯一的一点接入到等电位网络中，最终接入大众接地体系。细致布局请看下图：

如图可以看到，电器外壳的爱护接所在、PDU的接地线、金属管件的接所在都通过平行的接地线毗连到等电位汇流排。分级等电位汇流排通过接地干线毗连到总等电位汇流排。最终总等电位汇流排通过干线和大楼接地毗连起来。

2、M型接地体系

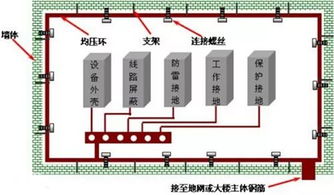

M型等电位毗连网络是通过多点毗连组合到大众接地体系中。细致布局如下图：

如上图，M型接地体系有一个网格状的接地网。全部设置装备摆设外壳接地、金属件接地、PDU地线等等都接入到接地网中。接地网再有接地干线接入到总等电位汇流排，最终接入大楼接地。

总结

等电位毗连非常紧张，S型毗连实用于局部等电位毗连。在实际生存中每每看到，用的也比力多。M型毗连实用于延伸较大的开环体系，生存中固然遇到不到，但数据中间机房是每每用到。值得细致的是，两种范例偶然候会混淆实用。
