射频微波检波器，你相识几多？

射频（RF）微波检波器也称射频功率检波器或射频相应检波器，是一种对射频信号举行检测并以某种方法对射频信号举行丈量和转换的二端器件。作为吸收元件，射频检波器用于将幅度调制的微波信号转换为供无线或有线传输的基带（或视频）信号。在射频电路和射频体系中，射频微波检波器可在特定频率范畴内检测射频信号的放射功率程度。射频微波检波器的另一用途在于丈量放射机输出功率。鉴于美国联邦通讯委员会及其他国际构造划定射频输出功率不得凌驾特定最大放射机功率程度，是以射频输出功率的丈量至关紧张。

种种检波器当中，最重要的两类为峰值检波器和均方根值（RMS）检波器。峰值检波器提供峰值功率信息，而RMS检波器提供均匀功率信息。

峰值检波器——也称包络检波器，其将捕捉的电压信号极度值作为其自己的输入。此中，正峰值检波器捕捉输入信号的最大正值点，而负峰值检波器捕捉输入信号的最大负值点。峰值检波器电路的输出端对输入电压举行跟踪，直至其到达极值点，而且在输入电压开始降落时，连结该极值点。在抱负情形下，峰值检波器的功率与输入信号速率无关，且同时受输入信号带宽的限定。峰值检波器通过放大器、二极管及电容器实现对输入射频信号峰值的捕捉和连结。详细而言，放大器使得输入信号对电容器充电，而二极管用于防备该电容器放电。这一功效可用于必要猎取峰值（即最大射频信号值）的情况，但无法用于必要测定均匀值或其他任何非峰值的情况。

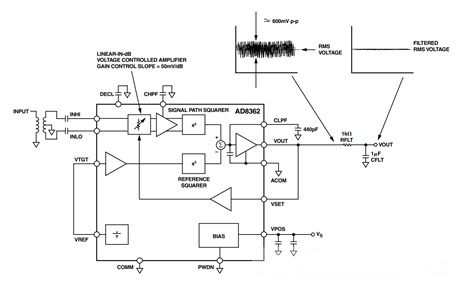

RMS检波器——热检波器（功率检波器）及平方律检波器。

辐射热丈量器（如热控管或热电偶）等热检波器先使用电阻部件将射频信号的电能转换成热能，然后丈量其相对付情况温度的温度改变。这一丈量方法的长处在于，丈量带宽极宽，且功率丈量值和现实值之间非常立室。此方面的丈量器比方包罗：热电偶——由一对差别金属（锑/铋）制成的金属线组成，此两金属线一端（感测端）互连，而另一端（参比端）端接；镇流电阻器——由一条电阻温度系数为正的短铂丝或短钨丝组成；晶体检波器——使用二极管平方律，将输入微波功率转换为检波器输出电压；以及肖特基势垒二极管或砷化镓（GaAs）势垒二极管——具有高敏锐度和高噪声等效功率，并且可检测微波信号功率最低。

平方律检波器使用半导体元件（二极管或晶体管）的特性将电压转换为与射频功率成正比的信号。此中，为了实现普适化，所述信号通常经低通滤波处置惩罚。此类器件尤其实用于高频和低本钱应用。

除了上述之外，还存在多少种其他射频检波器，并且随着应用要求的差别，种种检波器的封装方法也千差万别。此中，最为常见的封装方法为内联同轴封装和波导封装。

而其他检波器范例包罗：

波导检波器

波导检波器是需将射频检波器设于波导外壳内便可制成。

零偏压W波段波导检波器

对数检波器

对数检波器是通过将较宽动态范畴内的信号转换为对数输出而人为增大动态范畴的。

对数检波器

射频阈值检波器

射频阀值检波器是将特定频率范畴内的射频信号转换为等效直流电压的。

阈值检波器

零偏置检波器

零偏置检波器是采纳无需偏置电压或偏置电流便可事情的二极管检波器件，通常用于低功耗和无源应用（RFID）。

肖特基零偏检波器
