射频测试设置装备摆设之频谱阐发仪

与网络阐发仪、示波器以及信号产生器一样，频谱阐发仪也属于必不行少的射频测试丈量仪器。而在全部射频测试仪器中，频谱阐发仪是功效最为齐备的一类，可以或许完全实用于试验室设置装备摆设，或集成在较大的射频测试组件中，也可以用作移动射频信号/滋扰捕捉应用的一部门，乃至可所以无线和手机信号塔技能职员的随身穿着装备。这些设置装备摆设对付辨认和定位滋扰信号以及丈量射频组件和体系来说至关紧张。

频谱阐发仪在素质上是专业度极高且可举行差别设置装备摆设调解的吸收器，是以应用范畴非常遍及，可以或许用于检测和丈量一连波（CW）及调制射频/微波信号。通常情形下，频谱阐发仪的感到硬件以及相干功效项与软件及操纵体系相联合利用，进而实现更为壮大的信号信息网络和丈量。比方，某些频谱阐发仪可用于丈量动态范畴、峰值功率、均匀功率、峰值均匀功率比（PAPR），以及其他在表征射频设置装备摆设中所需的性能丈量。

用户在利用频谱阐发仪时，最常见也最熟习的界面是尺度频率与信号功率曲线。一些频谱阐发仪还可以绘制出在一段时间内的频率和信号功率，称为瀑布图，这对付阐发处于该时间段内的瞬态信号特性来说非常有效。其他常见的频谱阐发仪界面还包罗调制/解调图示，此中有部门可以或许直接表现来自输入信号的IQ数据。

频谱阐发仪也称信号阐发仪，重要范例有：扫频式频谱阐发仪（SSA）、及时频谱阐发仪（RTSA）以及矢量频谱阐发仪（VSA）。扫频式频谱阐发仪（SSA）利用调谐元件沿所需的频率范畴举行扫描。老式的扫频式频谱阐发仪（SSA）在事情时利用模仿调谐、滤波及表现元件，而当代扫频式频谱阐发仪（SSA）将输入信号数字化，并利用快速傅立叶变更（FFT）要领将时域输入信号转换为频域。及时频谱阐发仪（RTSA）与扫频式频谱阐发仪（SSA）相似，差别之处在于及时频谱阐发仪（RTSA）在扫描时，利用叠加的FFT，从而可以捕捉连续时间非常短的信号。及时频谱阐发仪（RTSA）还可以用于在设定的频率范畴内一连捕捉信号信息，直到到达及时带宽的极限。

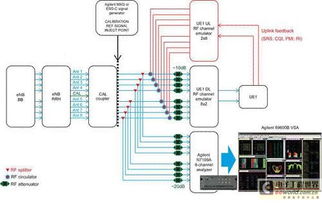

只管包管一台频谱阐发仪正常运作所必要的硬件绝大多数已预设在设置装备摆设中（对付由PC驱动的频谱阐发仪而言，则多数设置装备摆设在频谱仪与PC之间），但仍旧必要利用分外的射频部件才气将频谱仪毗连到被测器件（DUT）、天线和传输线。这类射频部件通常包罗同轴转讨论，用于将频谱阐发仪的同轴输入端口配接至任何设置装备摆设或同轴电缆。别的，便携式天线在滋扰捕捉或信号征采应用中也是必不行少的，其对付外部测试同样非常有效。最终，在处置惩罚凌驾频谱阐发仪阈值的信号电平常，必要利用射频衰减器，因频谱阐发仪内置的衰减器对付外部输入信号的衰减水平太甚有限。
