导读:一种电路总电阻的最大值最小值,两并联支路电阻之和R₀为定值,电路的总电阻随两支路电阻相差的增大而减小,随两支路电阻相差的减小而增大;当两支路电阻相差最大时总...

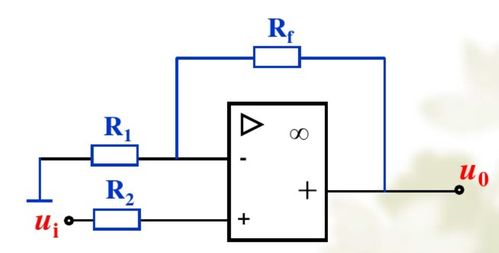

含有运算放大器的电阻电路

两并联支路电阻之和R₀为定值,电路的总电阻随两支路电阻相差的增大而减小,随两支路电阻相差的减小而增大;当两支路电阻相差最大时总电阻最小,相差最小时总电阻最大,且相差为0时,总电阻最大为R₀/4.


例:如图所示

电路中,闭合电键S,当滑动变阻器的滑动触头P从最高端向下滑动时,下列说法精确的是()

A.电压表V读数先变大后变小,电流表A读数变大

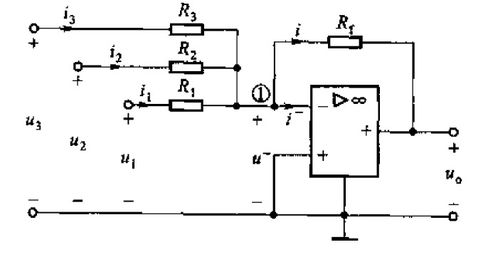

含有运算放大器的电阻电路

B.电压表V读数先变小后变大,电流表A读数变小

C.电压表V读数先变大后变小,电流表A读数先变小后变大

D.电压表V读数先变小后变大,电流表A读数先变大后变小

例:如图所示

的电路图中,L₁,L₂,L₃为三只雷同的灯胆当滑

动变阻器的滑片P由a端移到b

真个历程中灯胆的亮度改变情形是()

A.L₁变暗,L₂变亮,L₃稳定

B.L₁变亮,L₂变暗,L₃变暗

C.L₁变暗,L₂变亮,L₃先变暗后变亮

D.L₁变亮,L₂变暗,L₃先变亮后变暗

解:并联部门各分电阻相称时总电阻最大,且三只灯胆雷同;

当滑片P位于中心位置时并联部门的电阻最大,

即滑片从a端滑向b真个历程中,并联部门的总电阻先变大后变小;

串联电路电阻越大分得的电压越大、反之越小,

并联部门分得的电压先变大后变小灯胆L₃两头的电压先变小后变大,

P=U²/R,且灯胆的亮暗取决于现实功率

的巨细,

灯胆L₃的现实功领先变小后变大灯胆先变暗后变亮联合选项可以知道C精确ABD不精确.

例:如图所示,

电源电动势E=6.3V、阻r=0.5Ω,负载电阻R₁=2Ω、R₂=3Ω,滑动变阻器的最大阻值R′=5Ω。当滑动变阻器的滑片P由左端A移到右端B时,求电路中电流表的示数改变范畴。【2.1A-3A】

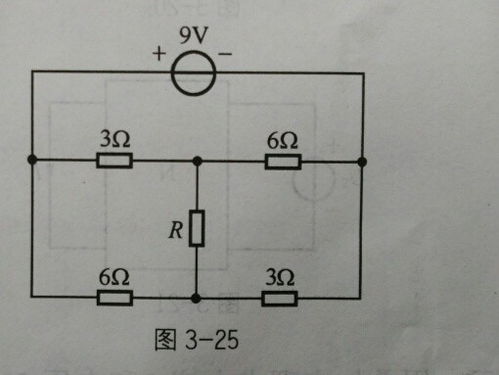

计算图示电路中负载电阻获得的最大功率
